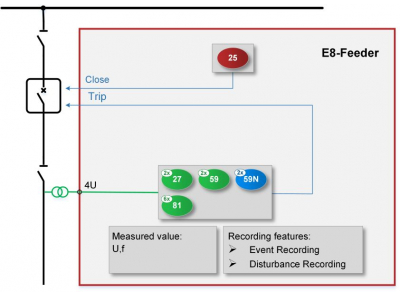

Synoptique fonctionnel du relais DTIVA/U
Présentation Générale
Le relais DTIVA/U est un dispositif électronique de protection et de contrôle dédié au transport, à la distribution et à l’industrie; il fait partie de la famille de produits DTIVA au sein de la Gamme de produits PROTECTA.
Les produits DTIVA sont configurés pour protéger, contrôler et superviser les éléments des réseaux électriques publics et industriels, y compris les réseaux de distribution radiaux, bouclés et maillés. Grâce à leur architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, le logiciel détermine les fonctions (BFL).
L’outil de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure, garantissant ainsi que les appareils sont entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/U est un dispositif voltmétrique assurant la protection contre les surtensions (phases et terre), sous tensions ainsi que les variations de fréquence. Il est conçu pour assurer la protection principale des réseaux à neutre isolé.
Le relais peut également être utilisé pour le basculement de source avec sa fonction synchrocheck.
Domaine d’application
- Variations de tension
- Surveillance de la fréquence
- Dérivée de fréquence (saut de vecteur)
- Synchrocheck
- Déplacement du point neutre sur réseau à neutre isolé
Fonctions de protection et de commande
Le relais DTIVA/U mesure les tensions des trois phases ainsi que le tension résiduelle (ou la calcule selon câblage et paramétrage). Elle est destinée à protéger tout type de réseau contre les variations de tension et/ou de fréquence.
Grâce aux fonctions de commande, de mesure et de surveillance intégrées, ce dispositif électronique de protection peut également servir d’unité de commande de Tranche.
