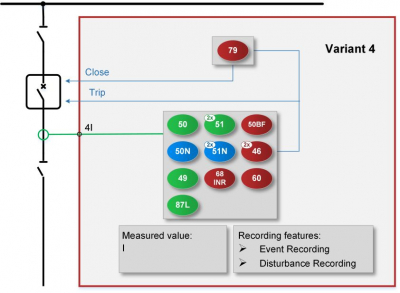

Synoptique fonctionnel du relais S24/LD
Présentation Générale
Le relais S24/LD (V4) est protection numérique multifonction différentielle. Elle est principalement destinée à la protection des lignes et des cables Elle est équipée d’une unité ampèremétrique triphasée-terre.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Nombreux protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
La protection S24/LD est principalement utilisée comme protection principale ou de secours pour les lignes aériennes ou les réseaux câblés.
La carte dédiée à la communication entre les deux relais distants, envoie et reçoit des vecteurs des courant des phases pour assurer cette fonction. De plus, ce relais intègre diverses fonctions polyvalentes de protection des départs, telles que la protection contre les surintensités triphasées, résiduelles et de courant invers, ainsi que la protection thermique contre les surcharges, etc. Il peut être utilisé comme relais de protection de secours pour les équipements en aval (par exemple, les départs, les câbles). La fonction de réenclenchement automatique fait également partie de la configuration standard.
Le relais S24/LD intègre une large gamme de fonctions de commande et de supervision, qui assurent un contrôle complet et des schémas de verrouillage définis par l’utilisateur pour l’appareillage du poste électrique.
Domaine d’application
- Fonction de protection différentielle de câble/ligne
- Longueur de la ligne protégée pouvant atteindre 50 km avec une fibre optique monomode ; les lignes courtes jusqu’à 1 km équipées d’un port pour fibre optique monomode sont également prises en charge
- Fonctions de protection contre les surintensités triphasées, résiduelles et composante inverse, ainsi que contre les surcharges thermiques
- Les fonctions de protection mises en œuvre assurent une protection de secours pour les équipements en aval
- Fonction de réenclenchement automatique
- Fonction de protection contre les défaillances de disjoncteurs
- Détection des courants d’appel
- Détection du déséquilibre de courant des transformateurs de courant (TC)
- Schémas de verrouillage programmables
Fonctions de protection et de commande
La protection S24/LD (V4) mesure les trois courants de phase et le courant résiduel. La principale fonction de cette protection est la protection différentielle câble/ligne.
De plus, des fonctions de protection contre les surintensités ainsi qu’une fonction de protection thermique contre les surcharges sont également disponibles pour la protection des lignes aériennes et des réseaux câblés. La configuration est conçue pour répondre aux exigences de protection d’une liaison à moyenne tension.
