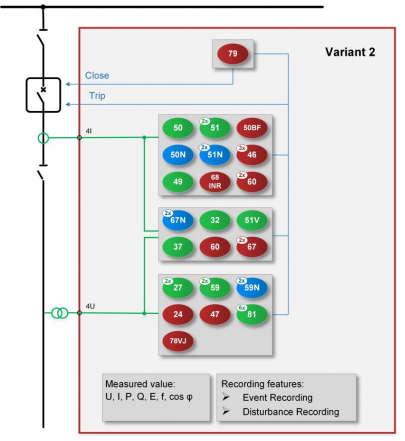

Synoptique fonctionnel du relais S24/Fr
Présentation Générale
Le relais S24/Fr (V2) est un relais de protection numérique multifonction principalement utilisé pour la protection des départs/arrivées (lignes ou câbles) de toute nature. Il est constitué d’une unité ampèremétrique triphasée-terre et d’une unité voltmétrique triphasée-terre.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Nombreux protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
Le relais S24/Fr est un relais numérique multifonction. L’ensemble de ses fonctionnalités lui permet d’être utilisé sur une arrivée ou un départ ligne ou câble. Les fonctions basées sur la tension et la fréquence facilitent également l’utilisation de ce dispositif électronique de protection (IED) pour la protection et le contrôle des générateurs de petite ou moyenne puissance (<3MW).
Cette protection comprend diverses fonctions polyvalentes de protection des Arrivées ou des Départs basée à la fois sur la mesure du courant et de la tension, telles que la protection contre les surintensités triphasées, résiduelles et de déséquilibre, la protection contre les sous-intensités, la protection thermique contre les surcharges et la protection directionnelle contre les surintensités triphasées et résiduelles. Les fonctions basées sur la tension et la fréquence peuvent servir de protection principale pour les générateurs de petite ou moyenne puissance (<3MW). Des fonctions de surintensité dépendante de la tension, de saut vecteur, de surtension et de sous-tension, ainsi que de surfréquence et de sous-fréquence, de protection contre les variations de fréquence, etc. sont également disponibles.
Il peut être utilisé comme relais de protection de secours pour les équipements en aval (par exemple, les lignes, les câbles). Par ailleurs, la fonction de réenclenchement automatique fait également partie de la configuration standard. Il intègre également, une large gamme de fonctions de contrôle et de supervision, qui offrent un contrôle total et des schémas de verrouillage définis par l’utilisateur pour l’appareillage du poste électrique.
Domaine d’application
- Fonctions de protection contre les surintensités triphasées, résiduelles et directionnelles, ainsi que contre les surcharges thermiques pour les lignes aériennes et les câbles
- Fonctions de protection contre les surtensions et les sous-tensions
- Fonctions supplémentaires de protection et de contrôle, notamment pour les générateurs : surintensité déséquilibrée, surintensité dépendante de la tension, saut vecteur, retour de puissance, protection basée sur la fréquence, détection de surexcitation
- Les fonctions de protection mises en œuvre assurent une protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles, etc.)
- Fonction optionnelle de protection de terre restreinte contre les défauts à la terre pour la protection simple des transformateurs
- Fonction de réenclenchement automatique
- Fonction de protection contre les défaillances des disjoncteurs
- Détection du déséquilibre de courant des transformateurs de courant (TC)
- Fonction de supervision des transformateurs de tension (TT)
- Schémas de verrouillage programmables
Fonctions de protection et de commande
La configuration S24/Fr (V2) mesure les courants triphasés, la composante de courant résiduel ainsi que les tensions triphasées. Ces mesures ajoutent un élément directionnel aux fonctions de surintensité de phase et résiduelle, en complément des fonctions basées sur le courant et la tension. La fréquence est également évaluée (à partir de la mesure de tension) afin de mettre en œuvre des fonctions de protection basées sur la fréquence. Elle est destinée à protéger les réseaux aériens ou de câbles ainsi que les générateurs (<3MW). L’éventail des fonctions est complété par la fonction de réenclenchement automatique. Cette configuration est conçue pour répondre aux exigences d’un poste à moyenne tension.
La fonction de protection de terre restreinte contre les défauts à la terre est disponible en option pour la protection des petits transformateurs.
