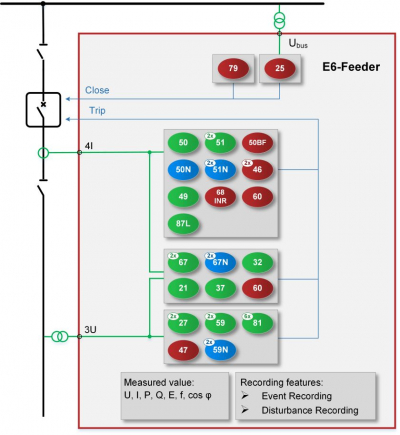

Synoptique fonctionnel du relais DTIVA/LDi
Présentation Générale
Le relais DTIVA/LDi est un dispositif électronique de protection et de contrôle (IED) dédié aux lignes de distribution. Ce relais assure des fonctions complexes de protection, de contrôle et de surveillance. Il fait partie du type de la famille produit DTIVA de la Gamme PROTECTA. Cette Gamme, en termes matériels et logiciels, est constitué de dispositifs modulaires. En raison de cette architecture, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; À partir de ce moment, le logiciel détermine les fonctions (BFL)
Les DTIVA sont configurés pour protéger, contrôler et superviser les éléments des réseaux de distribution électriques publics et industriels, y compris les réseaux de distribution radiaux, en boucle et maillés. Grâce à leur architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, le logiciel détermine les fonctions..
Les principaux domaines d’application sont les réseaux radiaux non directement mis à la terre. Dans ce cas, l’utilisation de bobines de Petersen ou de résistances de mise à la terre entraîne des courants relativement faibles en cas de défauts monophasés à la terre. La majorité des protections repose uniquement sur des mesures de courant, mais l’intégration de production décentralisée ou la présence de boucles dans la topologie du réseau nécessitent des mesures de tension supplémentaires ainsi que des fonctions de protection directionnelle. Des protections à distance et des protections différentielles de ligne sont également disponibles pour protéger les réseaux compensés ou isolés.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/LDi assure une protection combinée de distance et différentielle de ligne pour les réseaux moyenne tension.
Sa gamme de fonctions couvre toutes les applications basées sur le courant et la tension (protection directionnelle contre les surintensités et les défauts à la terre, calcul de la puissance, protection contre les surtensions, les sous-tensions et les anomalies de fréquence), y compris les fonctions de protection à distance et de protection différentielle de ligne.
Toutes les fonctions de commande et de surveillance nécessaires au contrôle et à la surveillance des appareillages de commutation sont intégrées au relais. La fonction de réenclenchement automatique est assurée par un contrôle de synchronisation (synchrocheck).
Domaine d’application
- Lignes aériennes et câbles souterrains (protection de secours sur les réseaux HT) – protection contre les surintensités
- Détection directionnelle pour les défauts à la terre dans les réseaux à neutre isolé, mis à la terre par résistance ou par bobine de Petersen, basée sur une protection directionnelle contre les surintensités résiduelles
- Protection directionnelle contre les surpuissances et les sous-puissances avec des valeurs de puissance et des angles de déclenchement définis par l’utilisateur (solution combinée pour la puissance active ou réactive)
- Cinq zones de protection de distance indépendantes avec caractéristiques polygonales ou MHO
- Gestion des défauts lointains (la préférence de phase peut être définie par paramètre)
- Fonction de localisation des défauts intégrée
- Protection différentielle de ligne avec détection de saturation des transformateurs de courant
- Prise en charge des transformateurs et des bobines de compensation dans la gestion de la zone de protection
- Protection optionnelle contre les défauts de terre restreinte
- Automatisation et contrôle des appareillages de commutation
- Schémas de verrouillage définis par l’utilisateur
- Surveillance des transformateurs de courant via la protection contre le déséquilibre
- Détection directionnelle sensible des défauts à la terre permanents
- Détection directionnelle sensible des défauts à la terre transitoires (réamorçant, auto extincteur)
- Détection et blocage des courants d’appel
- Protection contre la puissance inverse
- Schémas de délestage de la distribution
- Protection contre le fonctionnement en îloté des installations éoliennes ou photovoltaïques
Fonctions de protection et de commande
La protection DTIVA/LDi mesure les courants des trois phases, le courant résiduel ainsi que les tensions des trois phases et la tension résiduelle. Ces mesures permettent, outre les fonctions basées sur le courant et la tension, l’extension directionnelle des fonctions de surintensité de phase et résiduelle configurées, des fonctions directionnelles de surpuissance ou de sous-puissance, ainsi que des fonctions de protection basées sur la fréquence.
Ce relais comporte deux fonctions de protection principales : la fonction de protection distance et la fonction de protection différentielle de ligne. Le choix des fonctions est complété par la fonction de réenclenchement automatique avec contrôle de synchronisation (synchrocheck).
