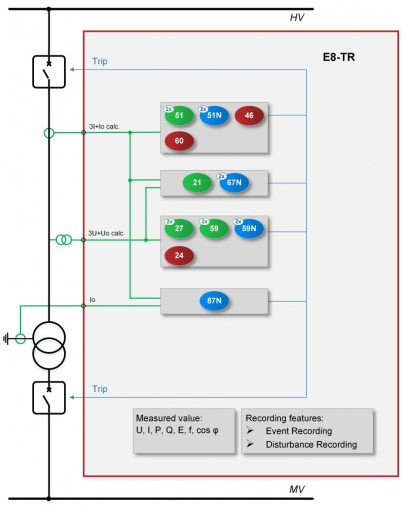

Synoptique fonctionnel du relais DTRV/TZ
Présentation Générale
Le relais DTRV/TZ est un dispositif électronique de protection et de contrôle (IED) dédié aux transformateurs à deux enroulements ; ce relais offre des fonctions complexes de protection, de contrôle et de surveillance pour les transformateurs de puissance à deux enroulements. Il fait partie de la famille de produits DTRV au sein de la famille de produits PROTECTA.
La gamme DTRV est spécialement conçue pour les applications de protection et de contrôle des transformateurs de puissance, y compris les blocs générateur-transformateur. De plus, la famille DTRV comprend une multitude de fonctions de protection polyvalentes afin de répondre aux exigences les plus strictes des utilisateurs.
Grâce aux fonctions de commande, de mesure et de surveillance intégrées, ce dispositif de protection et de contrôle peut également servir d’unité de commande de tranche.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
La protection DTRV/HZ est un dispositif électronique de protection et de contrôle (IED) dédié aux transformateurs à deux enroulements ; ce relais offre des fonctions complexes de protection, de contrôle et de surveillance pour les transformateurs de puissance à deux enroulements. Il fait partie de la famille de produits DTRV au sein de la Gamme PROTECTA.
Le relais DTRV/HZ offre une gamme variée de fonctions de protection polyvalentes, en plus de la protection d’impédance du transformateur principal, telles que la protection contre les surintensités triphasées, Io et I², la protection restreinte contre les défauts à la terre, etc.
Les multiples fonctions de protection contre les surintensités triphasées et résiduelles mises en œuvre permettent d’assurer la protection séparée des deux enroulements du transformateur.
De plus, plusieurs fonctions de protection basées sur la tension sont disponibles pour un enroulement du transformateur, à partir de la mesure de la tension triphasée. Les raccordements de la mesure de tension dépendent de l’application concrète.
Le DTRV/HZ peut être utilisé comme relais de protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles).
L’appareil intègre une large gamme de fonctions de contrôle et de supervision, qui assurent un contrôle complet et des schémas de verrouillage définis par l’utilisateur pour l’appareillage primaire du poste électrique.
Domaine d’application
- Dispositif de protection et de commande pour transformateur à deux enroulements, doté d’une protection à Haute Impédance, d’une protection de terre restreinte contre les défauts à la terre et de plusieurs fonctions de protection supplémentaires ;
- Les fonctions de protection polyvalentes permettent d’assurer une protection de secours pour les équipements en aval (par exemple, les lignes d’alimentation, les câbles, etc.) ;
- Plusieurs fonctions de protection basées sur la tension sont disponibles grâce à la mesure de la tension triphasée ;
- Détection du déséquilibre de courant des TC ;
- Schémas de verrouillage programmables ;
- E/S de transducteurs en option (RTD/mA)
Fonctions de protection et de commande
Le dispositif de protection DTRV/HZ mesure les courants triphasés, le courant résiduel ainsi que les tensions triphasées. Ces mesures permettent, outre les fonctions basées sur le courant et la tension, l’extension directionnelle de la fonction de surintensité résiduelle configurée, ainsi que la mise en œuvre de fonctions de protection contre les défauts entre phases par une fonction à minimum d’impédance circulaire centrée autour de l’origine et une protection de terre restreinte contre les défauts d’isolement à la terre (protection à Haute Impédance). Cette dernière permet de compléter efficacement la protection différentielle longitudinale à pourcentage du transformateur de puissance.
La fonction de protection principale dans cette protection est la protection par mini d’impédance, qui peut être utilisée pour les transformateurs ne disposant que d’un seul transformateur de courant (TC) et pour lesquels une protection différentielle n’est donc pas possible. Elle permet également la protection de générateur avec une forte impédance synchrone et ne disposant pas d’un booster permettant d’assurer un écart assez important entre le courant nominal du groupe et le courant de défaut lors d’un défaut entre phases.
