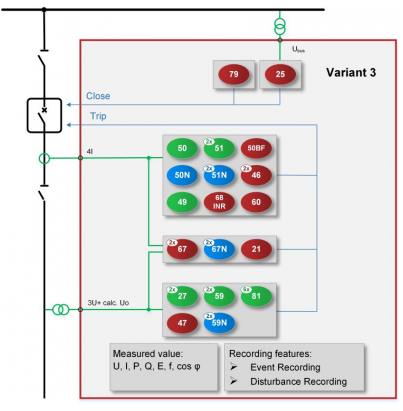

Synoptique fonctionnel du relais S24/L
Présentation Générale
Le relais S24/L (V3) est une protection numérique multifonction plus principalement destiné à la protection principale ou de secours des lignes aériennes ou des câbles d’alimentation dans les réseaux de distribution. La fonction principale de ce relais est la protection de distance.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Nombreux protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
La protection S24/L (V3) est principalement utilisée comme protection principale ou de secours des lignes aériennes ou des câbles d’alimentation dans les réseaux de distribution.
Elle permet la protection de 5 zones. La configuration inclut la version simplifiée de cette fonction : elle génère des ordres de déclenchement triphasés, mais en cas de défauts lointains, elle utilise également la logique de préférence de phase. De plus, le S24/L intègre diverses fonctions polyvalentes de protection des lignes, telles que la protection contre les surintensités triphasées, résiduelles et de composantes inverses, la protection thermique de la ligne contre les surcharges, etc. La mesure de tension ajoute un élément directionnel aux fonctions configurées de surintensité phases et résiduelle, en plus des fonctions de sous-tension et de surtension triphasées et de surtension résiduelle. Des fonctions basées sur la fréquence sont également disponibles. Il peut être utilisé comme relais de protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles). Les fonctions de vérification de la synchronisation (synchrocheck) et de réenclenchement automatique font également partie de la configuration standard.
Le relais S24/L intègre une large gamme de fonctions de commande et de supervision, qui assurent un contrôle complet et des schémas de verrouillage définis par l’utilisateur pour l’appareillage du poste électrique.
Domaine d’application
- Fonction protection de distance à minimum d’impédance,
- Fonctions de protection contre les surintensités, les surintensités directionnelles et les surcharges thermiques pour les lignes aériennes et les câbles
- Fonctions de protection contre les surtensions et les sous-tensions, ainsi que contre les surtensions résiduelles et de tension inverse
- Fonctions basées sur la fréquence
- Fonction de protection contre les surpuissances et les sous-puissances
- Les fonctions de protection mises en œuvre assurent une protection de secours pour les équipements en aval (par exemple, alimentations, câbles, etc.)
- Fonction Synchrocheck et fonction de réenclenchement automatique
- Fonction de protection contre les défaillances des disjoncteurs
- Détection du déséquilibre de courant des transformateurs de courant (TC)
- Fonction de supervision des transformateurs de tension (TV)
- Schémas de verrouillage programmables
Fonctions de protection et de commande
La protection S24/L (V3) mesure les trois courants phase, la composante de courant résiduel ainsi que les tensions triphasées et la composante de tension homopolaire. Ces mesures permettent, outre les fonctions basées sur le courant et la tension, d’étendre la directionnalité des fonctions de surintensité de phase et résiduelle.
La fonction de protection principale dans cette application est la fonction de protection de distance. La configuration inclut la version simplifiée de cette fonction : elle génère des ordres de déclenchement triphasés, mais en cas de défauts lointains, elle utilise également la logique de préférence de phase. L’éventail des fonctions est complété par la fonction de réenclenchement automatique.
À partir de la mesure de tension, la fréquence est également évaluée afin de mettre en œuvre des fonctions de protection basées sur la fréquence. La configuration est conçue pour répondre aux exigences de protection d’une liaison à moyenne tension.
