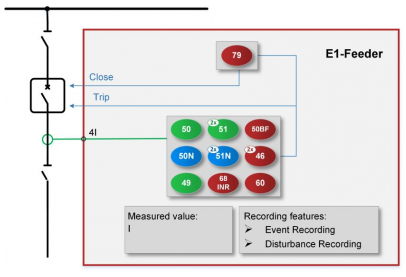

Synoptique fonctionnel du relais DTIVA/F
Présentation Générale
Le relais DTIVA/F est un dispositif électronique de protection et de contrôle dédié aux lignes de distribution; il fait partie de la famille de produits DTIVA au sein de la Gamme de produits PROTECTA.
Les produits DTIVA sont configurés pour protéger, contrôler et superviser les éléments des réseaux de distribution électriques publics et industriels, y compris les réseaux de distribution radiaux, en boucle et maillés. Grâce à leur architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, le logiciel détermine les fonctions (BFL).
Les principaux domaines d’application sont les réseaux radiaux impédants ou isolés. Dans ce cas, l’utilisation de bobines de Petersen ou de résistances de mise à la terre entraîne des courants relativement faibles en cas de défauts monophasés à la terre. La majorité des protections repose uniquement sur des mesures de courant, mais l’intégration de sources de production décentralisées ou la présence de boucles dans la topologie du réseau nécessitent des mesures de tension supplémentaires ainsi que des fonctions de protection directionnelle. Des protections de distance et différentielles de ligne sont également disponibles pour protéger les réseaux compensés ou isolés.
L’outil de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure, garantissant ainsi que les appareils sont entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/F (Feeder) est un dispositif de base non directionnel assurant la protection contre les surintensités triphasées + Io, la commande d’appareillage (et la surveillance des disjoncteurs) ainsi que l’automatisation. Il est conçu pour assurer la protection principale ou de secours des lignes aériennes et des câbles sur les réseaux de distribution (ou les systèmes HT). Les fonctions configurées reposent sur la mesure du courant et sont complétées par une fonction de réenclenchement automatique.
Le relais peut également être utilisé pour la protection contre les défaillances des disjoncteurs.
Domaine d’application
- Lignes aériennes et câbles souterrains (protection de secours sur les réseaux HT) : protection contre les surintensités non directionnelle
- Détection des défauts à la terre dans les réseaux à neutre isolé, à mise à la terre par résistance et à mise à la terre par bobine de Petersen
- Automatisation et commande des appareillages de commutation
- Surveillance des transformateurs de courant via la protection contre les déséquilibres
- Détection et blocage des courants d’appel
- Unité de protection de secours pour transformateurs, lignes, générateurs, moteurs et jeux de barres de tous niveaux de tension
- Possibilité d’utiliser en option des sous-unités décentralisées de la protection des jeux de barres
Fonctions de protection et de commande
Le relais DTIVA/F mesure les courants des trois phases ainsi que le courant résiduel. Elle est destinée à protéger les réseaux de lignes aériennes ou de câbles. L’éventail des fonctions est complété par la fonction de réenclenchement automatique.
Grâce aux fonctions de commande, de mesure et de surveillance intégrées, ce dispositif électronique de protection (IED) peut également servir d’unité de commande de Tranche.
