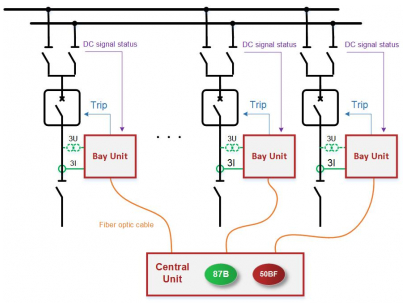

Synoptique fonctionnel de la protection OGYD
Présentation Générale
Deux types différents de protection différentielle barres sont disponible. la protection DGYD et la protection OGYD. Pour l’essentiel, les deux fonctionnent selon le principe bien connu selon lequel la somme des courants entrant et sortant d’un jeu de barres est égale à zéro en l’absence de défaut interne. Si cette somme n’est pas égale à zéro, cela signifie qu’il y a un défaut sur le jeu de barres (JdB) et un ordre de déclenchement rapide est généré. Le schéma utilisé dans les deux versions est celui d’un circuit différentiel polarisé à basse impédance, qui repose sur l’application de la loi des nœuds de Kirchhoff.
Dans la version OGYD (décentralisée), des dispositifs de protection des tranches elles mêmes (protection de distance, protection contre les surintensités, etc., ou éventuellement des unités dédiées aux tranches) sont intégrés au schéma de protection du jeu de barres en tant qu’unités de tranche. Leur emplacement dans le poste dépend de la structure des tranches du système de transport. Ces dispositifs assurent l’échantillonnage des courants et ont accès à toutes les informations nécessaires au système de protection barres. Ces informations sont transmises à l’unité centrale via une liaison par fibre optique. Le calcul et la prise de décision sont effectués par l’unité centrale, et les commandes de déclenchement dédiées sont renvoyées aux dispositifs, également via des liaisons par fibre optique.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le système OGYD est spécialement conçu pour une utilisation en tant qu’unité principale d’un système de protection décentralisée à basse impédance, afin de protéger des jeux de barres pouvant compter jusqu’à 30 tranches.
Domaine d’application
- La fonction de protection est assurée au sein d’un module central, mais les courants analogiques et les signaux d’état provenant de toutes les tranches du jeu de barres sont accessibles par des appareils de protection dédiés à chaque tranche;
- Les unités de tranche peuvent assurer toute autre fonction de protection, mais elles transmettent des informations logiques au module central via des liaisons fibres optiques ;
- Réplique dynamique du jeu de barres, basée sur les signaux d’état des sectionneurs ;
- Grande stabilité en cas de défauts externes, malgré la saturation des transformateurs de courant ;
- Temps de déclenchement court ;
- Sélectivité en cas de défaut interne : seules les tranches connectées à la section défectueuse du jeu de barres sont déconnectées, toutes les autres tranches restent en service ;
- Facilité d’extension en fonction de la configuration du jeu de barres ;
- Adaptation aisée de la fonction à différents systèmes de jeux de barres primaires :
- Jeu de barres simple,
- Jeu de barres jusqu’à quadruple,
- Jeu de barres en anneau,
- Disposition à 1 ½ disjoncteur,
- Coupleurs de jeu de barres,
- Sectionneurs de jeu de barres avec un ou deux transformateurs de courant,
- Jeu de barres de transfert ;
- Calcul numérique et prise de décision individuels pour les trois phases ;
- Caractéristiques de courant différentiel stabilisées ;
- Sécurité et stabilité accrues grâce à des fonctionnalités logicielles spéciales ;
- Condition de défaillance tension,
- Critères de zone de contrôle mis en œuvre pour accroître la stabilité,
- Compensation des formes d’onde saturées.
Fonctions de protection et de commande
Les fonctions différentielle et défaillance disjoncteur sont traitées conjointement car la protection contre les défaillances disjoncteurs utilise les informations d’état traitées par la protection barres afin de déconnecter uniquement la section de barres à laquelle le disjoncteur défectueux est raccordé. Ainsi, les autres zones restent en service.
