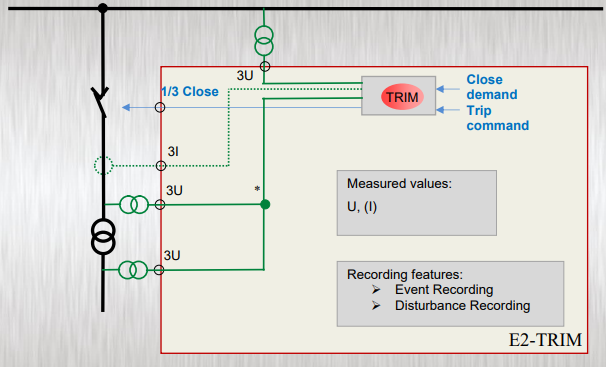

Synoptique fonctionnel du relais TRIM/PoW

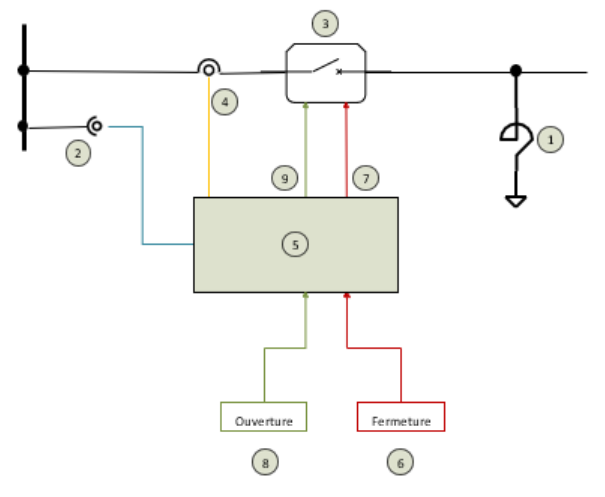

Utilisation du TRIM/PoW avec une Réactance Shunt
Présentation Générale
Le dispositif TRIM/PoW est conçu pour la commutation contrôlée des réactances, des condensateurs et des transformateurs de puissance (fonction TRIM : « TRansformer Inrush current Minimizer », c’est-à-dire « minimiseur de courant d’appel des transformateurs »).
La mise sous tension des différents éléments du réseau électrique, tels que les transformateurs, les batteries de condensateurs ou les réactances, s’accompagne toujours d’un risque de surtensions et de surintensités transitoires. La mise hors tension de ces éléments peut également entraîner des surtensions et des nouveaux déclenchements. Par exemple, la mise sous tension d’un transformateur à vide provoque souvent des courants d’appel d’une amplitude extrêmement élevée. Cela nuit à la structure mécanique et à l’isolation des enroulements, et réduit la durée de vie du transformateur.
La manière la plus efficace de gérer ces problèmes consiste à éliminer leur cause première : trouver le moment optimal pour la mise sous tension et la mise hors tension. L’objectif de la commutation contrôlée est de déterminer ce moment (point sur l’onde) et de retarder en conséquence les commandes de fermeture et d’ouverture du disjoncteur.
Les différents équipements électriques nécessitent naturellement des stratégies de mise sous tension différentes en raison de leurs caractéristiques physiques distinctes. La fonctionnalité de commutation « Point-on-Wave » (PoW) s’applique à la mise sous tension et hors tension contrôlées des reactances, des condensateurs et des transformateurs de puissance (en tant que fonction TRIM).
Bien qu’appartenant à la famille du Contrôle Commande, le TRIM/PoW fait partie de la famille DAUT de la Gamme PROTECTA. Comme ces derniers, il est modulaire tant au niveau matériel que logiciel. Grâce à cela, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, c’est le logiciel qui détermine les fonctions (BFL).
Nos relais de Contrôle Commande sont spécialement conçus pour des fonctions polyvalentes d’automatisation et de commande des réseaux électriques, telles que la commutation d’alimentation, la commutation de points de mesure de tension, la synchronisation automatique, la commande de bobines anti-arc, etc.
Le logiciel de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de commande et de mesure, permettant ainsi l’utilisation d’appareils entièrement personnalisables
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le dispositif TRIM/PoW est un dispositif électronique intégré unique en son genre, conçu pour la commutation contrôlée des réactances, des condensateurs et des transformateurs de puissance. Le moment optimal de commutation est calculé à partir de la tension du réseau et du flux résiduel mesuré restant dans les noyaux de fer lors de la dernière coupure. Le dispositif TRIM/PoW peut être utilisé avec des disjoncteurs triphasés tripolaires ou unipolaires ; il existe par ailleurs une version pour les disjoncteurs monophasés (applications ferroviaires).
Ce dispositif électronique de contrôle et de commande intègre un large éventail de fonctions de contrôle et de supervision, qui permet un contrôle total et la mise en place de schémas de verrouillage définis par l’utilisateur pour l’appareillage primaire du poste électrique.
Domaine d’application
- Commutation contrôlée des réacteurs, condensateurs et transformateurs de puissance.
- Dispositif de commande pour transformateurs triphasés ou monophasés à deux enroulements, doté d’une fonction TRIM et de plusieurs fonctions de commande supplémentaires
- Le type de disjoncteur est défini par le réglage des paramètres (individuel, commun, avec ou sans délai fixe entre les commutations des pôles)
- Comme le flux résiduel est mesuré dans les noyaux des enroulements, la fonction TRIM fonctionne correctement même si le transformateur est équipé de longs câbles présentant des capacités élevées
- Schémas d’enclenchement programmables
- Le courant d’appel résultant peut être mesuré en option.
Fonctions de protection et de commande
La configuration du TRIM mesure les tensions triphasées des deux côtés du disjoncteur du transformateur à commuter. Ces mesures sont nécessaires pour calculer le moment optimal de d’enclenchement du disjoncteur afin d’obtenir des courants d’appel dont les valeurs de crête sont minimales. La mesure du courant est facultative ; elle peut fournir des informations sur l’efficacité de la commutation contrôlée. Cette configuration comprend également une fonction de commande du disjoncteur, ainsi que des fonctions optionnelles de commande supplémentaires pour le disjoncteur et le sectionneur.
