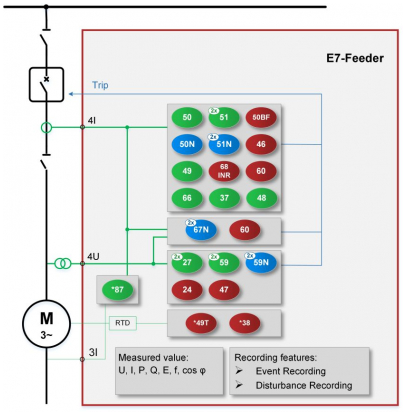

Synoptique fonctionnel du relais DTIVA/MD
Présentation Générale
Le relais DTIVA/MD est un dispositif électronique de protection et de contrôle (IED) dédié aux moteurs asynchrones et synchrones; il fait partie de la famille DTIVA au sein de la Gamme de produits PROTECTA.
Les produits DTIVA sont configurés pour protéger, commander et superviser les éléments des réseaux de distribution publics et industriels. Grâce à leur architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, le logiciel détermine les fonctions (BFL).
L’outil de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure, garantissant ainsi que les appareils sont entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/MD est conçu pour protéger, commander et superviser les moteurs triphasés de moyenne de forte puissance. L’IED offre une large gamme de fonctions de protection, basées sur des mesures de courant, de tension et de température : protection contre les surintensités non directionnelles, protection directionnelle contre les défauts à la terre, protection différentielle moteur, diverses fonctions de protection de tension (surtension/sous-tension, composantes inverses, composantes directes, protection contre la tension résiduelle),
En plus de ces fonctions de base, le relais offre un certain nombre d’autres fonctions spéciales de protection et de supervision des moteurs qui lui permettent d’assurer la protection et le fonctionnement du moteur de manière plus efficace et plus sûre : protection thermique du moteur, supervision du démarrage du moteur, protection contre les déséquilibres de phases, protection contre la perte de charge, protection contre le démarrage prolongé à rotor bloqué.
Le relais peut enregistrer le courant de démarrage, ce qui s’avère très utile pour analyser les performances du moteur pendant la période critique de démarrage.
De plus, le relais offre des fonctions de commande, de mesure et de surveillance ; par conséquent, il peut être utilisé comme dispositif de commande.
Domaine d’application
- Protection des moteurs dans les réseaux industriels et les centrales électriques
- Protection différentielle à pourcentage
- Protection contre la surcharge thermique du stator et du rotor
- Surveillance de l’état thermique du moteur grâce à la fonction de réplique thermique du moteur
- Surveillance du transformateur de tension
- Protection contre l’inversion de phase avec protection contre les surtensions (composantes inverses)
- Surveillance du démarrage du moteur
- Détection de surcharge en cours de fonctionnement
- Surveillance de la température via des capteurs de température avec module RTD
- Protection contre la perte de charge (sous-intensité)
- Protection contre l’instabilité due à une sous-tension
- Application d’une unité de protection de secours
Fonctions de protection et de commande
Le relais DTIVA/MD est conçu pour protéger les moteurs de grande puissance sur le réseau moyenne tension. Elle mesure les courants triphasés, le courant résiduel ainsi que, en outre, les tensions triphasées et la tension résiduelle. Ces mesures permettent le fonctionnement des fonctions basées sur le courant et la tension.
Outre les fonctions habituelles de protection contre les surintensités (maxi de courant, différentielle) et les surtensions, cette configuration intègre des fonctions spéciales de protection des moteurs, telles qu’une fonction de réplique thermique dédiée aux moteurs, une fonction de protection contre les surintensités déséquilibrées une protection la perte d’une phase, une protection contre la perte de charge et une supervision du démarrage des moteurs.
