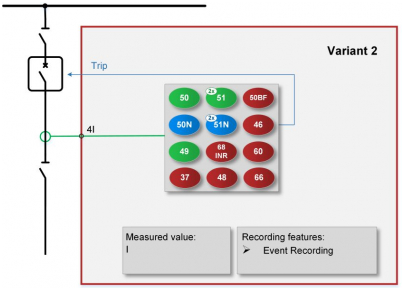

Synoptique fonctionnel du relais S16/M
Présentation Générale
Le relais S16/M est principalement utilisé pour la protection des moteurs asynchrones de petite et moyenne puissance des installations industrielles.
Le relais dispose de 4 entrées courants (Phases-terre).
Les appareils de la Gamme SMARTLINE série S16 sont conçus pour offrir des solutions compactes, économiques et simples pour les applications de protection des lignes d’alimentation, des moteurs et divers types de protection de secours. Ces appareils présentent une disposition matérielle prédéfinie et des configurations standard fixes.
Le relais est équipé d’un port USB 2.0 à l’avant et d’une interface série à l’arrière. Le port avant permet configuration de l’appareil, que l’utilisateur peut modifier (seuils, temporisations, signalisation, matrice de déclenchement, etc.), à l’aide du logiciel S16 Tool téléchargeable gratuitement sur notre site Internet. Le port de communication à l’arrière de l’appareil est réservé à la connexion avec le SCADA (IEC 61-870).
Caractéristiques Générales
- Boîtier compact (16TE)
- Courant nominal secondaire 1A/5A paramétrable par l’utilisateur (phase et terre)
- Alimentation universelle (19,2 – 300 VCC ; 80 – 255 VCA)
- Enregistreur d’événements pouvant stocker jusqu’à 1 000 événements
- Logiciel gratuit et convivial (S16 Tools)
- Contacts de déclenchement (TRIP) à haute vitesse et supervisés
- Chien de garde
- Plusieurs méthodes de montage : encastré ; semi-encastré ; sur rail DIN
- Tension nominale des entrées logiques configurables par logiciel
- Prêt à l’emploi et utilisation simple
- Protocoles de communication pris en charge :
- IEC 60870-5-101
- CEI 60870-5-103
- Écran LCD noir et blanc 128 × 64 avec rétroéclairage blanc
- 4 boutons-poussoirs
- 8 voyants LED d’alarme programmables en matrice tricolore
- LED d’état tricolore
Applications
Le relais S16/M est spécialement conçu pour protéger les moteurs asynchrones.
Malgré sa taille compacte, ce dispositif électronique de protection (IED) offre une large gamme de fonctions de protection basées sur des mesures de courant : protection contre les surintensités non directionnelles et les défauts à la terre (masse stator), protection thermique contre les surcharges, protection contre la rupture de phase et la défaillance du disjoncteur, ainsi que protection contre l’inversion de l’ordre des phases.
Pour les applications moteurs, il dispose d’une fonction de supervision du démarrage avec inhibition du redémarrage, d’une protection contre les démarrages fréquents et d’une protection contre les sous-intensités.
Fonctions de protection et de commande
- Fonctions de protection contre les surintensités triphasées et résiduelles (masse stator) non directionnelles.
- Surveillance de l’échauffement du moteur par image thermique à partir des composantes symétriques (directe et inverse) ou de la mesure de température par sondes CTP
- Détection des courants d’appel
- Déséquilibre de courant
- Fusion fusible
- Le relais assure la protection des moteurs pendant sa phase de démarrage et en fonctionnement.
- Démarrage trop long
- Nombre de démarrages
- Blocage rotor
- Protection contre les défaillances des disjoncteurs
- Marche à vide
