Guide de choix du DVEZ
Présentation Générale
Le dispositif DVEZ destiné à assurer la fonction « calculateur de poste ». Il assure des fonctions complexes de contrôle commande, de perturbographie et de consignation d’états. Il fait partie de la Gamme PROTECTA. Cette Gamme, en termes matériels et logiciels, est constitué de dispositifs modulaires. En raison de cette architecture, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; À partir de ce moment, le logiciel détermine les fonctions (BFL).
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Les calculateurs DVEZ sont conçus pour les applications de commande de tranche sur les réseaux de transport et de distribution. Ils permettent une commande complète de tout type d’appareillage de commutation (y compris les fonctions d’enclenchement) et d’autres applications de sous-station. Les configurations d’usine des DVEZ implémentent les fonctionnalités de base, mais vous pouvez ajouter des fonctions optionnelles pour étendre les capacités de l’appareil. Les principales fonctions du DVEZ sont des fonctions de commande, telles que la commande d’appareillages (disjoncteurs, sectionneurs,…), les fonctions de commande définies par l’utilisateur, les fonctions de déclenchement d’événements, les fonctions de gestion GOOSE, etc. Chaque appareil est spécialisé pour une application spécifique.
Domaine d’application
- Protection contre les défaillances des disjoncteurs
- Contrôle de synchronisation
- Fonction de réenclenchement automatique pour les réseaux HT/MT
- Régulateur automatique de tension (AVR) / commande de changement de prise
- Transmission de signaux binaires à distance
- Fonctions de protection de tension
- Protection thermique
- Fonctions de délestage
Fonctions de protection et de commande

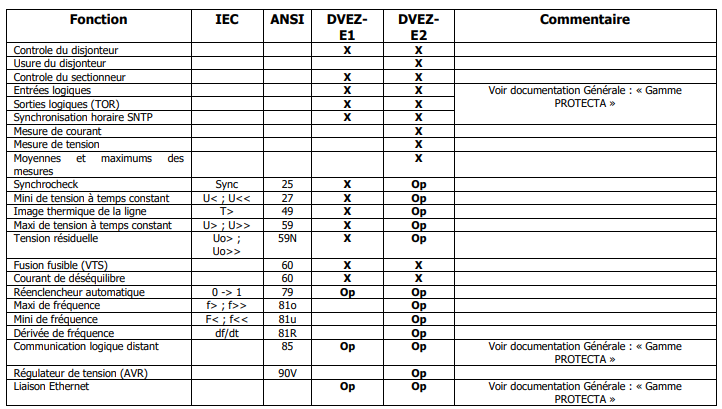

Le nombre et les fonctionnalités de chaque type de DVEZ sont définis conformément à la philosophie d’application, en tenant compte des principales utilisations possibles. Les configurations disponibles sont répertoriées dans le tableau ci-avant.
- DVEZ/E1 Unité de commande de tranche avec modules E/S logiques, RTD, AIC ou ATO en option uniquement
- DVEZ/E2 Unité de commande de tranche spéciale avec mesures analogiques (TC, TP)
