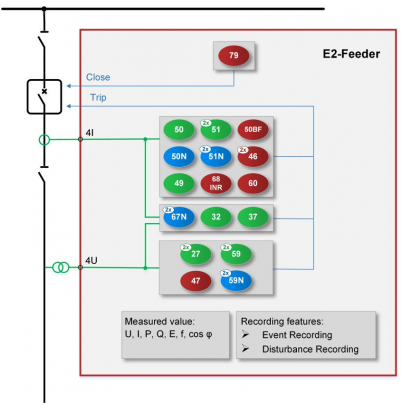

Synoptique fonctionnel du relais DTIVA/D
Présentation Générale
Le relais DTIVA/D est un dispositif électronique de protection et de contrôle dédié aux lignes de distribution; il fait partie de la famille de produits DTIVA au sein de la Gamme de produits PROTECTA.
Les produits DTIVA sont configurés pour protéger, contrôler et superviser les éléments des réseaux de distribution électriques publics et industriels, y compris les réseaux de distribution radiaux, bouclés et maillés. Grâce à leur architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, le logiciel détermine les fonctions (BFL).
Les principaux domaines d’application sont les réseaux radiaux impédants ou isolés. Dans ce cas, l’utilisation de bobines de Petersen ou de résistances de mise à la terre entraîne des courants relativement faibles en cas de défauts monophasés à la terre. La majorité des protections repose uniquement sur des mesures de courant, mais l’intégration de sources de production décentralisées ou la présence de boucles dans la topologie du réseau nécessitent des mesures de tension supplémentaires ainsi que des fonctions de protection directionnelle. Des protections de distance et différentielles de ligne sont également disponibles pour protéger les réseaux compensés ou isolés.
L’outil de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure, garantissant ainsi que les appareils sont entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/D offre toutes les fonctions de protection et de commande proposées par le relais DTIVA/F : protection contre les surintensités triphasées et unipolaires, commande des appareillages de commutation (et surveillance des disjoncteurs).
Le DTIVA/D dispose d’une entrée de mesure de tension ; cette mesure de tension supplémentaire sert de base à l’élément directionnel pour la protection contre les défauts d’isolement à la terre, au calcul de la puissance et aux fonctions de surtension et de sous-tension.
Il est conçu pour assurer la protection principale ou de secours des lignes aériennes et des câbles sur les réseaux de distribution (ou les réseaux HT) où la décision directionnelle est essentielle au bon fonctionnement.
Les fonctions configurées reposent sur des mesures de courant et de tension et sont complétées par une fonction de réenclenchement automatique.
Domaine d’application
- Lignes aériennes et câbles souterrains (protection de secours sur les réseaux HT) : protection contre les surintensités
- Détection directionnelle des défauts à la terre dans les réseaux à neutre isolé, à mise à la terre par résistance et à mise à la terre par bobine de Petersen
- Protection directionnelle contre les maxi de puissances et les mini de puissances avec des valeurs de puissance et des angles de déclenchement définis par l’utilisateur (solution combinée pour la puissance active ou réactive)
- Automatisation et commande des appareillages de commutation
- Schémas de verrouillage définis par l’utilisateur
- Surveillance des transformateurs de courant via la protection contre les déséquilibres
- Détection et blocage des courants d’appel
- Unité de protection de secours pour transformateurs, lignes, générateurs, moteurs et jeux de barres de tous niveaux de tension
- Possibilité d’utiliser en option des sous-unités décentralisées de protection des jeux de barres
- Détection directionnelle sensible des défauts à la terre permanents
- Détection directionnelle sensible des défauts à la terre transitoires (auto-extincteurs ou réamorçants)
- Protection contre le retour de puissance puissance
- Protection contre le fonctionnement en îloté des parcs éoliens et des installations photovoltaïques
- Possibilité d’utilisation en calculateur de poste
Fonctions de protection et de commande
Le relais DTIVA/D mesure les courants des trois phases ainsi que le courant résiduel, ainsi que les tensions des trois phases et la tension résiduelle. Ces mesures permettent, outre les fonctions basées sur le courant et la tension, l’extension directionnelle de la fonction de surintensité résiduelle, ainsi que des fonctions directionnelles de maxi de puissance ou de mini de puissance. Cet ensemble de fonctions est complété par la fonction de réenclenchement automatique.
Grâce aux fonctions de commande, de mesure et de surveillance intégrées, ce dispositif électronique de protection (IED) peut également servir d’unité de commande de Tranche.
