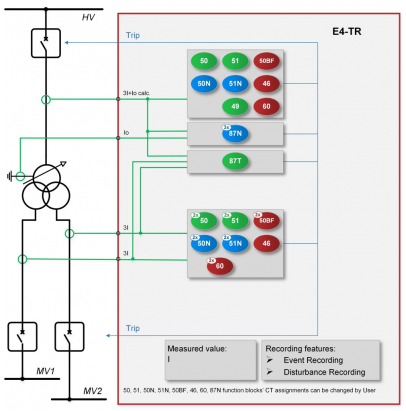

Synoptique fonctionnel du relais DTRV/T3
Présentation Générale
Le relais DTRV/T3 est un dispositif électronique de protection et de contrôle (IED) dédié aux transformateurs à trois enroulements ; ce relais offre des fonctions complexes de protection, de contrôle et de surveillance pour les transformateurs de puissance à trois enroulements. Cet appareil fait partie de la famille de produits DTRV au sein de la Gamme PROTECTA. Celle-ci, tant au niveau matériel que logiciel, repose sur une architecture modulaire. Grâce à cette architecture, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, c’est le logiciel qui détermine les fonctions (BFL).
Les relais DTRV sont spécialement conçus pour les applications de protection et de commande des transformateurs de puissance. De plus, la famille DTRV intègre une multitude de fonctions de protection polyvalentes afin de répondre aux exigences les plus strictes des utilisateurs. Grâce aux fonctions de commande, de mesure et de surveillance intégrées, l’IED peut également être utilisé comme unité de commande de tranche.
Le logiciel de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de commande et de mesure, permettant ainsi l’utilisation d’appareils entièrement personnalisables
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTRV/T3 est conçu pour servir de dispositif électronique de protection et de contrôle (IED) principal aux transformateurs de puissance à trois enroulements. Ce relais fait partie de la famille DTRV au sein de la Gamme PROTECTA.
L’IED DTRV/T3 offre une gamme variée de fonctions de protections polyvalentes en plus de la protection différentielle transformateur, telle que la protection contre les surintensités triphasées, Io et I², la protection thermique contre les surcharges, la protection de terre restreinte (REF) ou différentielle de terre (87N), contre les défauts d’isolement à la terre (option basse ou haute impédance), etc. Il peut être utilisé comme relais de protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles).
Le relais de protection transformateur DTRV/T3 prend en charge les schémas à double disjoncteurs de chaque côté du transformateur, tels que les topologies « un disjoncteur et demi » ou « postes en anneau ».
Le relais intègre une large gamme de fonctions de contrôle et de supervision, qui assurent un contrôle complet et des schémas d’inter-verrouillage définis par l’utilisateur pour l’appareillage du poste électrique de transformation.
Domaine d’application
- Dispositif de protection et de commande pour transformateur à trois enroulements, comprenant une protection différentielle transformateur principal et plusieurs fonctions de protection supplémentaires
- Les fonctions de protection mises en œuvre assurent une protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles, etc.).
- Protection pour tous les types de transformateurs de puissance (y compris les autotransformateurs)
- Déclenchement monophasé/triphasé et prise en charge des schémas à deux disjoncteurs, tels que les topologies « un disjoncteur et demi » ou « postes en anneau »
- Protection différentielle triphasée du transformateur :
- Compensation automatique du déphasage et du rapport de transformation du transformateur.
- Limitation des 2e et 5e harmoniques pour la détection des courants d’appel et de surexcitation du transformateur
- Protection différentielle de terre contre les défauts à la terre (terre restreinte)
- Détection du déséquilibre de courant des transformateurs de courant (TC)
- Schémas d’inter-verrouillage programmables
- Unités en option :
- Unité d’E/S à distance (RIO)
- E/S de transducteurs (RTD/mA)
- Protection par mini d’impédance
Fonctions de protection et de commande
Le dispositif DTRV/T3 mesure les courants des trois phases ainsi que le courant résiduel (image du courant homopolaire) des deux côtés d’un transformateur triphasé à trois enroulements. Les principales fonctions de protection sont la protection différentielle transformateur et la protection de terre restreinte contre les défauts d’isolement à la terre. Les fonctions de protection supplémentaires peuvent assurer une protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles).
