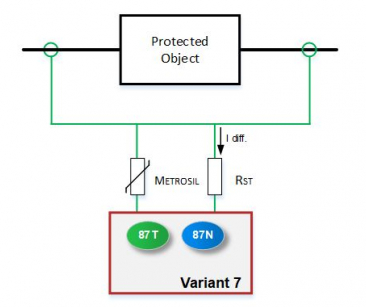

Synoptique fonctionnel du relais S24/HZ
Présentation Générale
Le relais S24/HZ (V7) est un relais numérique différentiel de terre ou de terre restreinte (à haute impédance). Il est destiné à la protection des jeux de barres, des transformateurs, des générateurs et des moteurs, lorsqu’un déclenchement rapide en cas de défaut est requis, avec une grande stabilité face aux défauts externes et des performances rapides et fiables face aux défauts internes. Il est constitué d’une unité ampèremétrique à 4 entrées.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
Le relais S24/HZ est un relais numérique à Haute Impédance. L’ensemble de ses fonctionnalités lui permet d’être utilisé sur un jeu de barres, un transformateur, un générateur ou un moteur pour la détection des défauts de terre restreinte. Ce principe de fonctionnement nécessite des résistances de stabilisation sur chaque phase et une résistance non linéaire (Metrosil) est généralement requise aux bornes du circuit du relais.
Le relais à haute impédance peut être configuré soit pour des applications de protection triphasée (87T, 87B), soit pour des applications de protection contre les défauts de terre restreinte (87N), selon l’option de commande intitulée «Nombre de courants différentiels» :
- En sélectionnant un module d’entrée courant « CT+/5153 » est intégré à l’appareil, où seul le 4e canal de courant est affecté à la protection différentielle à haute impédance, tandis que les 3 premiers canaux d’entrée de l’unité sont utilisés pour la protection contre les surintensités.
- En sélectionnant un module d’entrée courant « CT+/5116 » est utilisé, et ses trois premiers canaux (trois phases) sont affectés à la protection différentielle à haute impédance avec séparation des phases.
La fonction de supervision des transformateurs de courant (CT50) intégrée, dotée d’un élément différentiel sensible, assure la détection d’un circuit ouvert au niveau des transformateurs de courant dans les circuits de câblage secondaires de ceux-ci.
Domaine d’application
- Protection différentielle à haute impédance pour les applications sur jeu de barres, transformateurs, générateurs, réactances et moteurs
- Fonction intégrée de surveillance des transformateurs de courant
- En fonction de la configuration du relais :
- Protection contre les défauts à la terre à haute impédance (87N) avec des protections conventionnelles basées sur le courant, telles que 50, 51, 50N, 51N, 50BF
- Protection différentielle triphasée à haute impédance (87T, 87B)
Fonctions de protection et de commande
Selon l’option choisie, le relais S24/HZ (V7) mesure soit les trois courants de phase et un courant différentiel (87N), soit uniquement les courants différentiels des trois phases. Les principales fonctions sont la fonction différentielle à haute impédance (monophasée ou triphasée) et sa contrepartie, la surveillance des transformateurs de courant
Il convient de noter que les fonctions supplémentaires (50, 50N, 51, 51N, 60, 68) ne sont disponibles que dans l’option avec un seul courant différentiel (87N).
