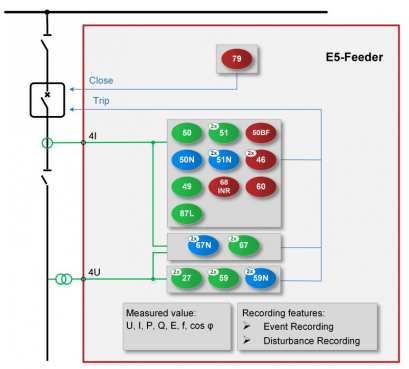

Synoptique fonctionnel du relais DTIVA/Di
Présentation Générale
Le relais DTIVA/Di est un IED dédié à la protection, contrôle et automatisation des liaisons électriques HTA. Le relais assure des fonctions complexes de protection, de contrôle et de surveillance. Il fait partie du type de la famille produit DTIVA de la Gamme PROTECTA. Cette Gamme, en termes matériels et logiciels, est constitué de dispositifs modulaires. En raison de cette architecture, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; À partir de ce moment, le logiciel détermine les fonctions (BFL).
Le type de produit DTIVA est configuré pour protéger, contrôler et superviser les réseaux de distribution et industriels, y compris les réseaux de distribution radiaux, bouclés et maillés.
Les principaux domaines d’application sont les réseaux radiaux non mis directement à la terre. Dans ce cas, l’utilisation de bobines de Petersen ou de résistances de mise à la terre entraîne des courants relativement faibles en cas de défauts monophasés. La plupart des protections reposent uniquement sur des mesures de courant, mais l’intégration de sources de production décentralisées ou d’architectures bouclées dans le réseau nécessitent des mesures de tension supplémentaires ainsi que des fonctions de protection directionnelle. Des protections à distance et différentielles de ligne sont également disponibles pour protéger les réseaux compensés ou isolés.
Grâce à la fonction de contrôle, de mesure et de surveillance mise en œuvre, le relais DTIVA peut également être utilisé comme unité de contrôle de tranche.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/Di constitue le prolongement fonctionnel du dispositif électronique de protection DTIVA/Fr. Sa gamme de fonctions couvre toutes les applications basées sur le courant et la tension (protection directionnelle contre les surintensités et les défauts à la terre, calcul de la puissance, protection contre les surtensions et les sous-tensions, protection contre les anomalies de fréquence), y compris la fonction de protection différentielle de câble/ligne.
Le dialogue entre deux protections différentielles DTIVA/Di se fait par une liaison fibre optique
Toutes les fonctions de commande et de surveillance nécessaires au contrôle et à la surveillance des appareillages de commutation sont intégrées au relais DTIVA/Di. La fonction de réenclenchement automatique est également incluse.
Domaine d’application
- Lignes aériennes et câbles souterrains (protection de secours sur les réseaux HT) – protection contre les surintensités
- Détection directionnelle des défauts à la terre dans les réseaux à neutre isolé, mis à la terre par résistance ou par bobine de Petersen, basée sur une protection directionnelle contre les surintensités résiduelles
- Protection directionnelle contre les sur/sous-puissances avec des valeurs de puissance et des angles de déclenchement définis par l’utilisateur (solution combinée pour la puissance active ou réactive)
- Protection différentielle de câble/ligne par fibre optique
- Détection de la saturation des transformateurs de courant
- Transformateurs et bobines de compensation capables de gérer la zone de protection
- Protection optionnelle restreinte contre les défauts à la terre
- Automatisation et contrôle des appareillages de commutation
- Les schémas d’enclenchement peuvent être définis par l’utilisateur
- Surveillance des transformateurs de courant via la protection contre les déséquilibres
- Surveillance des transformateurs de tension et détection de ligne morte
- Détection directionnelle sensible des défauts à la terre pour les défauts permanents
- Détection directionnelle sensible des défauts à la terre pour les défauts transitoires (réamorçant et auto-extincteur)
- Détection et blocage des courants d’appel
- Protection contre le retour de puissance
- Schémas de délestage de la distribution
- Protection contre le fonctionnement îloté des parcs éoliens ou photovoltaïques
Fonctions de protection et de commande
Le relais DTIVA/Di mesure les courants des trois phases, le courant résiduel ainsi que les tensions des trois phases et la tension résiduelle. Ces mesures permettent, en outre les fonctions basées sur le courant et la tension, l’extension directionnelle des fonctions de surintensité de phase et résiduelle configurées, mais également les fonctions directionnelles de maxi de puissance ou de mini de puissance. Elle est destinée principalement à la protection des câbles et des lignes. La gamme de fonctions est complétée par la fonction de réenclenchement automatique. À partir de la mesure de tension, la fréquence est évaluée afin de mettre en œuvre des fonctions de protection basées sur la fréquence.
