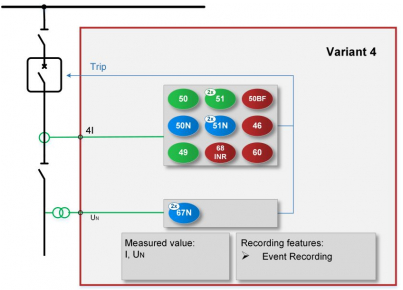

Synoptique fonctionnel du relais S16/DT
Présentation Générale
Le relais S16/DT dispose d’une entrée de tension supplémentaire par rapport au relais S16/F, ce qui permet de mettre en œuvre des protections basées sur la tension résiduelle, telles que les protections contre les surintensités résiduelles directionnelles et les surtensions résiduelles.
Le relais possède 4 entrées courants et une entrée tension.
Les appareils de la Gamme SMARTLINE série S16 sont conçus pour offrir des solutions compactes, économiques et simples pour les applications de protection des lignes d’alimentation, des moteurs et divers types de protection de secours. Ces appareils présentent une disposition matérielle prédéfinie et des configurations standard fixes.
Le relais est équipé d’un port USB 2.0 à l’avant et d’une interface série à l’arrière. Le port avant permet configuration de l’appareil, que l’utilisateur peut modifier (seuils, temporisations, signalisation, matrice de déclenchement, etc.), à l’aide du logiciel S16 Tool téléchargeable gratuitement sur notre site Internet. Le port de communication à l’arrière de l’appareil est réservé à la connexion avec le SCADA (IEC 61-870).
Caractéristiques Générales
- Boîtier compact (16TE)
- Courant nominal secondaire configurable par logiciel pour les courants de phase et résiduels (Courant nominal des canaux 1 à 3CT : 1 ou 5 A ; 4e canal : 0,2 ; 1 ; 5 A)
- Alimentation universelle (19,2 – 300 VCC ; 80 – 255 VCA)
- Enregistreur d’événements pouvant stocker jusqu’à 1 000 événements
- Logiciel gratuit et convivial (S16 Tools)
- Contacts de déclenchement (TRIP) à haute vitesse et supervisés
- Chien de garde
- Plusieurs méthodes de montage : encastré ; semi-encastré ; sur rail DIN
- Tension nominale des entrées logiques configurables par logiciel
- Prêt à l’emploi et utilisation simple
- Protocoles de communication pris en charge :
- IEC 60870-5-101
- CEI 60870-5-103
- Écran LCD noir et blanc 128 × 64 avec rétroéclairage blanc
- 4 boutons-poussoirs
- 8 voyants LED d’alarme programmables en matrice tricolore
- LED d’état tricolore
Applications
Le relais S16/DT est principalement utilisée comme protection principale ou de secours contre les surintensités dans les installations électriques dont le neutre est isolé de la terre.
Domaine d’application
- Fonctions de protection contre les surintensités non directionnelles et les défauts à la terre directionnels pour les lignes aériennes et les câbles
- Fonction de détection des courants d’appel
- Protection thermique contre les surcharges pour les lignes, les câbles et les transformateurs
- Protection contre les déséquilibres de courant surintensités par composantes inverses
- Protection contre la tension résiduelle basée sur la mesure de la tension résiduelle
- Détection des défauts à la terre permanents
- Protection contre les défaillances de disjoncteurs
- Les fonctions de protection mises en œuvre assurent une protection de secours complète des lignes, des moteurs, des transformateurs et des générateurs dans les applications des services publics et de l’industrie, où un système de protection indépendant et redondant est requis.
