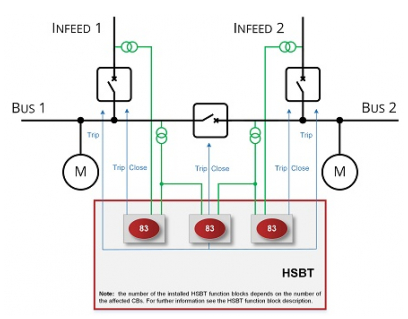

Synoptique fonctionnel du relais HSBT
Présentation Générale
Le système HSBT est un dispositif électronique de commande (IED) conçu pour assurer le transfert rapide d’une source à une autre sur des sections de barres alimentant des moteurs asynchrones ; cet appareil offre une solution pour les applications de transfert de sources où la rapidité peut être un facteur crucial, pouvant aller jusqu’à un transfert de barres sous tension. Il fait partie de la famille DAUT au sein de la Gamme PROTECTA. Celle-ci, tant au niveau matériel que logiciel, repose sur un dispositif modulaire. Grâce à cette architecture, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, c’est le logiciel qui détermine les fonctions (BFL).
Les appareils de la famille DAUT sont configurés pour diverses applications d’automatisation du réseau électrique.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
La disponibilité de l’énergie électrique est cruciale pour assurer une production d’électricité fiable destinée aux processus essentiels des centrales électriques et des installations industrielles où de nombreux moteurs asynchrones sont utilisés. Les dispositifs HSBT sont conçus pour effectuer une commutation automatique rapide vers une alimentation de secours en cas de déclenchement de l’alimentation principale.
De plus, cette fonction tient compte des variations de tension et de fréquence des moteurs de forte puissance raccordés sur le jeu de barres non alimenté, en contrôlant le moment de la commutation afin d’éviter les pics de courant élevés et les contraintes mécaniques sur les machines tournantes.
Le système HSBT intègre une large gamme de fonctions de contrôle et de supervision qui permettent un contrôle total et la mise en place de schémas de verrouillage définis par l’utilisateur pour l’appareillage de commande.
Domaine d’application
- Assurer une alimentation fiable, sûre et ininterrompue
- Prise en charge d’applications de jeux de barres simples et complexes (une fonction HSBT par disjoncteur)
- Garantie d’un temps de commutation rapide le plus court possible et d’un niveau de sécurité maximal
- Garantie d’une protection optimale de l’alimentation électrique
- Fonctionnement instantané/rapide/lent en fonction de l’amplitude, de la fréquence, de l’angle, des conditions df/dt, des signaux d’état et des paramètres.
- La commutation peut être déclenchée automatiquement ou manuellement
Fonctions de protection et de commande
La configuration HSBT mesure les tensions triphasées de chaque côté des disjoncteurs pris en charge. Sa fonction principale est le transfert de source rapide : la configuration contient autant de cas qu’il y a de disjoncteurs entre lesquels effectuer le transfert. Chaque configuration est unique en fonction de la disposition réelle des alimentation/barres, qui peut varier considérablement, mais qui peut néanmoins être gérée grâce à la logique hautement configurable de l’appareil.
