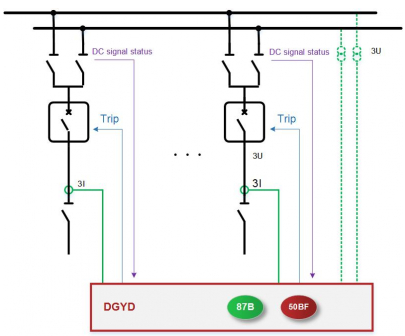

Synoptique fonctionnel de la protection DGYD
Présentation Générale
Deux types différents de protection différentielle barres sont disponible. la protection OGYD et la protection DGYD. Pour l’essentiel, les deux fonctionnent selon le principe bien connu selon lequel la somme des courants entrant et sortant d’un jeu de barres est égale à zéro en l’absence de défaut interne. Si cette somme n’est pas égale à zéro, cela signifie qu’il y a un défaut sur le jeu de barres (JdB) et un ordre de déclenchement rapide est généré. Le schéma utilisé dans les deux versions est celui d’un circuit différentiel polarisé à basse impédance, qui repose sur l’application de la loi des nœuds de Kirchhoff.
Si le nombre de tranches raccordé au jeu de barres est limité (6 baies au maximum), les tâches liées à la fonction de protection différentielle triphasée du jeu de barres sont assurées par un seul appareil. S’il y a davantage de baies, les tâches sont réparties entre trois appareils indépendants. Chacun d’entre eux est chargé de la protection différentielle d’une phase (L1, L2 ou L3) du jeu de barres. Cette version peut être considérée comme une version centralisée DGYD.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le modèle DGYD assure une protection centralisée, à basse impédance, rapide et stable des jeux de barres dans les réseaux de transport et de distribution d’électricité.
Domaine d’application
- Le relais enregistre les courants et les signaux d’état provenant de tous les tranches protégées du jeu de barres ;
- Réplique dynamique du jeu de barres, basée sur les signaux d’état des sectionneurs ;
- Grande stabilité en cas de défauts externes malgré la saturation des transformateurs de courant ;
- Temps de déclenchement court ;
- Sélectivité en cas de défaut interne : seuls les tranches raccordés à la section défectueuse du jeu de barres sont déconnectés, toutes les autres tranches restent en service ;
- Extension facile en fonction de la configuration du jeu de barres ;
- Adaptation aisée de la fonction à différentes configurations de JdB :
- Barres uniques,
- Jusqu’à quatre barres,
- Barres en anneau,
- Disposition à 1 ½ disjoncteur,
- Coupleurs de barres,
- Sectionneurs de barres avec un ou deux transformateurs de courant,
- Barres de transfert ;
- Calcul numérique et prise de décision individuels pour les trois phases ;
- Caractéristiques de courant différentiel stabilisées ;
- Sécurité et stabilité accrues grâce à des fonctionnalités logicielles spécifiques ;
- Condition de défaillance tension,
- Critères de zone de contrôle mis en œuvre pour accroître la stabilité,
- Compensation des formes d’onde saturées.
- Protection différentielle numérique
- Protection défaillance disjoncteur
Fonctions de protection et de commande
Les fonctions différentielle et défaillance disjoncteur sont abordées conjointement car la protection contre les défaillances disjoncteurs utilise les informations d’état traitées par la protection du jeu de barres afin de déconnecter uniquement la section de la barres à laquelle le disjoncteur défectueux est raccordé. Ainsi, les autres zones restent en service.
