Présentation Générale
Le relais DTVA/L est un dispositif électronique de protection (IED) dédié à la protection, au contrôle et à l’automatisation des lignes aériennes et des câbles de transport d’énergie. Ce relais offre des fonctions complexes de protection, de contrôle et de surveillance. Il fait partie de la famille de produits DTVA au sein de la gamme de produits PROTECTA. Grâce à une architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, c’est le logiciel qui détermine les fonctions (BFL).
La famille de produits DTVA est configurée pour protéger, contrôler et superviser les éléments du réseau de transport, où les systèmes sont généralement mis à la terre directement partout dans le monde. Dans ces réseaux, les défauts monophasés à la terre génèrent des courants élevés, similaires à ceux des défauts entre phases ; par conséquent, ces deux types de défaut nécessitent des fonctions de protection rapides.
Le relais peut être utilisé pour un déclenchement monophasé ou triphasé et prend en charge les schémas à double disjoncteur, telles que la topologie « un disjoncteur et demi » ou « bus en anneau ».
Les principales fonctions des protections DTVA comprennent une protection à distance rapide avec cinq zones de protection indépendantes et une protection différentielle de ligne. Les relais prennent en charge les schémas généraux de téléprotection (POTT, PUTT, etc.).
De plus, les protections DTVA comprennent une variété de fonctions de protection polyvalentes : protection contre les surintensités directionnelles et non directionnelles, protection basée sur la tension et protection basée sur la fréquence.
La fonction de réenclenchement automatique HT permet un réenclenchement automatique à plusieurs cycles avec une fonction de vérification de la synchronisation. Les temps morts peuvent être réglés individuellement pour chaque réenclenchement et séparément pour les défauts monophasés et polyphasés.
Grâce aux fonctions de commande, de mesure et de surveillance intégrées, l’IED peut également être utilisé comme unité de commande de tranche.
Le logiciel de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de commande et de mesure, permettant ainsi l’utilisation d’appareils entièrement personnalisables
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
La protection DTVA/L est un dispositif électronique de protection et de commande (IED) dédié à la protection de distance des lignes aériennes et des câbles de transport ; ce relais offre des fonctions complexes de protection, de commande et de surveillance.
La DTVA/L intègre diverses fonctions de protection polyvalentes, telles que l’extension de la directionnalité des fonctions de surintensité phase et résiduelle configurées, ainsi que des fonctions de surpuissance ou de sous-puissance directionnelles.
De plus, le relais permet la transmission de signaux binaires ou la mise en place d’un schéma de téléprotection avec le dispositif IED distant via plusieurs types de canaux de communication.
La fonction de protection à distance peut générer des ordres de déclenchement triphasés ou monophasés, en fonction des types de défauts et des exigences. La gamme de fonctions est complétée par la fonction de réenclenchement automatique, le contrôle de synchronisation, la détection des oscillations de puissance et la logique de commutation sur défaut. À partir de la mesure de tension, la fréquence est également évaluée afin de mettre en œuvre des fonctions de protection basées sur la fréquence.
L’IED intègre un large éventail de fonctions de commande et de supervision, qui assurent un contrôle complet et des schémas de verrouillage définis par l’utilisateur pour l’appareillage primaire du poste électrique.
Le relais DTVA/L peut être utilisé comme unité de protection de secours ou comme sous-unité décentralisée de protection de barres.
Domaine d’application
- L’application principale concerne la protection des lignes aériennes de transport et des câbles souterrains (y compris les lignes à compensation en série)
- Cinq zones de protection à distance indépendantes présentant des caractéristiques polygonales ou MHO
- Caractéristiques d’empiètement de charge
- Le facteur de compensation complexe des défauts à la terre est appliqué pour la mesure correcte de l’impédance des défauts monophasés à la terre
- Fonction de protection par impédance non directionnelle ou fonction de protection OC à rapide pour les conditions de mise en service sur défaut (SOFT)
- La fonction de détection d’oscillation de puissance peut bloquer la fonction de protection à distance en cas d’oscillations stables, ou générer une commande de déclenchement si le réseau se désynchronise
- Le traitement des entrées analogiques est appliqué au courant de séquence zéro de la ligne parallèle
- Déclenchement monophasé ou triphasé et prise en charge des schémas à deux disjoncteurs, telles que les topologies « un disjoncteur et demi » ou « bus en anneau »
- Transmission de signaux logiques
- Nombreux schémas de déclenchement disponibles par téléaction (PUTT, POTT, DUTT, compensation directionnelle ou blocage, etc.)
- Logique d’inversion de courant et d’alimentation par l’extrémité faible (weak infeed)
- Réenclenchement automatique jusqu’à quatre tentatives ; les temps morts peuvent être réglés individuellement pour chaque séquence de réenclenchement et séparément pour les défauts monophasés et les défauts polyphasés
- Identification complète de la phase en défaut par détection d’un minimum d’impédance
- Supervision des transformateurs de tension (VT) et détection de ligne morte
- Détection du déséquilibre de courant des TC
- Automatisation et contrôle des appareillages de commutation avec fonctionnalité de vérification par synchrocheck
- Schémas d’enclenchement programmables
- Protection de secours pour les transformateurs, les lignes, les générateurs, les moteurs et les barres omnibus
- Application optionnelle d’un sous-ensemble décentralisé de protection des jeux de barres
Fonctions de protection et de commande
La principale fonction de protection dans cette application est la protection à distance. Elle peut générer des ordres de déclenchement triphasés ou monophasés, en fonction des types de défauts et des exigences. La liste des fonctions est complétée par la fonction de réenclenchement automatique avec vérification de la synchronisation des tensions, la détection des oscillations de puissance et la logique de fermeture sur défaut (SOTF).

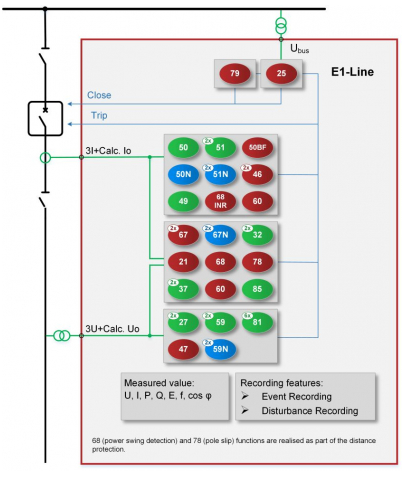

La configuration de la protection DTVA/L mesure les trois courants de phase, la composante de courant homopolaire de la ligne parallèle, ainsi que les trois tensions de phase et la tension du jeu de barres. Ces mesures permettent, en plus des fonctions basées sur le courant et la tension, l’extension directionnelle des fonctions de surintensité de phase et résiduelle configurées, ainsi que des fonctions directionnelles de surpuissance ou de sous-puissance.
À partir de la mesure de tension, la fréquence est également évaluée afin de faciliter les fonctions de protection basées sur la fréquence.
