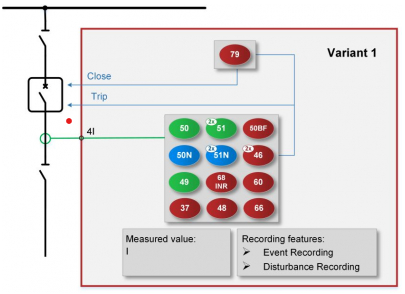

Synoptique fonctionnel du relais S24/F
Présentation Générale
Le relais S24/F est est un relais numérique multifonction principalement utilisé pour la protection des départs/arrivées (lignes ou câbles) de toute nature. Il assure également la protection des moteurs asynchrones. Il est constitué d’une unité ampèremétrique triphasée-terre.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
Le relais S24/F est un relais numérique multifonction. L’ensemble de ses fonctionnalités lui permet d’être utilisé sur une arrivée ou un départ ligne ou câble, ou encore sur un départ moteur
Cette protection comprend diverses fonctions polyvalentes de protection pour les Arrivées ou les Départs de toute nature (ligne, câble, transformateur, moteur), telles que la protection contre les surintensités triphasées, résiduelles.
Pour les moteurs elle integre plus spécifiquement la surveillance des composantes inverses, la détection d’une sous-intensité, l’image thermique de celui-ci, etc.
Néanmoins, il peut être utilisé comme relais de protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles).
Par ailleurs, la fonction de réenclenchement automatique fait également partie de la configuration standard. Le relais intègre une large gamme de fonctions de contrôle et de supervision, qui offrent un contrôle total et des schémas de verrouillage définis par l’utilisateur pour l’appareillage du poste électrique.
Domaine d’application
- Fonctions de protection contre les surintensités triphasées et résiduelles pour les lignes aériennes et les câbles
- Fonctions supplémentaires de protection et de supervision des moteurs : surcharge thermique, composantes inverses, protection contre les sous-intensités, supervision du démarrage
- Les fonctions de protection mises en œuvre assurent une protection de secours pour les équipements en aval (par exemple, les lignes de distribution, les câbles, etc.)
- Fonctions optionnelles de protection des batteries de condensateurs (déséquilibre des condensateurs, surtension des condensateurs)
- Fonction de réenclenchement automatique
- Fonction de protection contre la défaillance des disjoncteurs
- Détection des courants d’appel
- Détection du déséquilibre de courant des transformateurs de courant (TC)
- Schémas de verrouillage programmables
Fonctions de protection et de commande
La configuration S24/F (V1) mesure les courants des trois phases ainsi que le courant résiduel. Les principales fonctions de protection sont les fonctions de protection contre les surintensités, la fonction de protection thermique contre les surcharges et la fonction de protection contre les sous-intensités. Pour la protection des moteurs, elle intègre une fonction de surveillance du démarrage avec blocage du redémarrage. Les fonctions de protection des condensateurs sont en option. Cette configuration est conçue pour répondre aux exigences d’un poste à moyenne tension.
