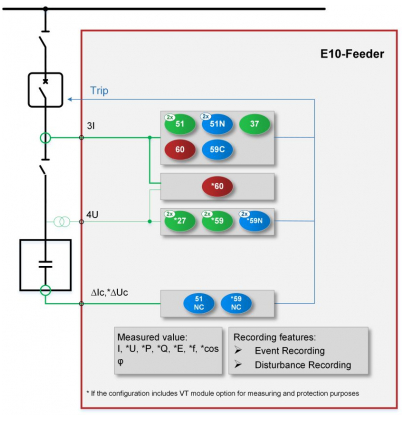

Synoptique fonctionnel du relais DTIVA/C
Présentation Générale
Le relais DTIVA/C est un dispositif électronique de protection et de contrôle (IED) dédié aux batteries de condensateurs; il fait partie de la famille de produits DTIVA au sein de la Gamme de produits PROTECTA.
Les produits DTIVA sont configurés pour protéger, contrôler et superviser les éléments des réseaux de distribution électriques publics et industriels, y compris les réseaux de distribution radiaux, en boucle et maillés. Grâce à leur architecture modulaire, les modules sont assemblés et configurés selon les besoins de l’utilisateur ; à partir de là, le logiciel détermine les fonctions (BFL).
L’outil de configuration EuroCAP, disponible gratuitement, offre une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure, garantissant ainsi que les appareils sont entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/C a été conçu pour protéger, commander et superviser les batteries de condensateurs en dérivation.
Cet appareil électronique de protection (IED) offre des fonctions de protection basées sur le courant, notamment une protection contre les surintensités triphasées temporisées et une protection contre les surintensités résiduelles temporisées.
Le DTIVA/C offre également une protection contre les défaillances des disjoncteurs.
Outre les protections standard basées sur le courant, le relais DTIVA/C intègre des fonctions de protection spécialement conçues pour les batteries de condensateurs : protection contre les surtensions de condensateurs et protection contre le déséquilibre des condensateurs. L’appareil est capable de gérer et de protéger différentes configurations de batteries, telles que le raccordement en étoile simple non mise à la terre, le raccordement en double étoile (non mise à la terre), les batteries raccordées en triangle, la configuration en « H », etc. Le DTIVA/C offre également une protection contre la défaillance des disjoncteurs.
La mesure de tension est une option du relais, qui intègre des fonctions de protection contre les surtensions de phase et résiduelles.
Domaine d’application
- Protection et surveillance des batteries de condensateurs
- Prise en charge de différentes configurations de batteries
- Protection contre le déséquilibre des condensateurs pour les blocs en connexion « H » (en pont), en double étoile et en double triangle
- Fonction d’étalonnage permettant de compenser les déséquilibres inhérents aux batteries de condensateurs afin d’éviter tout dysfonctionnement et d’augmenter la sensibilité
- Surveillance de la température ambiante
Fonctions de protection et de commande
La configuration du DTIVA/C permet de mesurer les courants triphasés, le courant résiduel et, en option, les tensions triphasées ainsi que la tension résiduelle. Les fonctions de protection basées sur le courant et la tension, intégrées ou en option, sont répertoriées dans le synoptique fonctionnel ci-avant.
