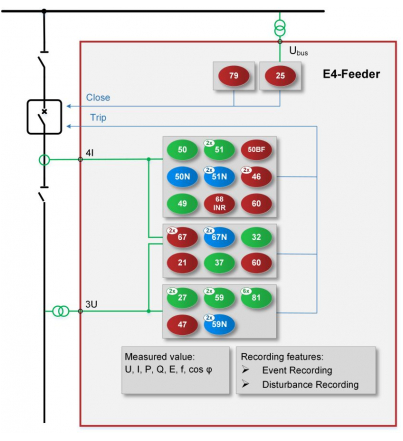

Synoptique fonctionnel du relais DTIVA/L
Présentation Générale
Le relais DTIVA/L est un dispositif électronique de protection et de contrôle dédié aux lignes de distribution ; il fait partie de la famille de produits DTIVA au sein de la Gamme PROTECTA.
Les produits DTIVA sont configurés pour protéger, contrôler et superviser les éléments des réseaux de distribution publics et industriels, y compris les réseaux de distribution radiaux, bouclés et maillés. Leurs principaux domaines d’application sont les réseaux radiaux dont le neutre n’est pas directement mis à la terre. Dans ce contexte, l’utilisation de bobines de Petersen ou de résistances de mise à la terre entraîne des courants relativement faibles en cas de défauts monophasés à la terre. La plupart des protections reposent uniquement sur des mesures de courant, mais l’intégration de sources de production décentralisées ou de boucles dans la topologie du réseau nécessite des mesures de tension supplémentaires ainsi que des fonctions de protection directionnelle. Les protections de distance et les protections différentielles de ligne sont également capables de protéger des réseaux à neutre compensé ou isolé.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Dispositif électronique de protection (IED) natif conforme à la norme CEI 61850, compatible avec l’édition 2
- Matériel évolutif s’adaptant à différentes applications
- Largeur de rack de 84TE ou 42TE (hauteur : 3U)
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce au puissant outil EuroCAP
- Fonctionnalités de protection et de contrôle flexibles pour répondre aux exigences spécifiques des utilisateurs
- Fonctionnalités IHM avancées via un écran tactile couleur et un serveur Web intégré, fonctions étendues de mesure, de contrôle et de surveillance
- Écrans LCD configurables par l’utilisateur, pouvant afficher des schémas unifilaires (SLD) avec indication de la position des appareillages et contrôle de ceux-ci, ainsi que des valeurs de mesure et plusieurs types d’objets contrôlables.
- Divers groupes de réglages de protection disponibles
- Surveillance et contrôle améliorés des disjoncteurs
- Enregistreur de perturbations (DRE) haute capacité et journalisation des événements (les données sont stockées dans une mémoire non volatile) :
- DRE prenant en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques.
- L’enregistreur d’événements peut stocker plus de 10 000 événements.
- Plusieurs méthodes de montage : en rack ; encastré ; semi-encastré ; mural ; mural avec bornes ; encastré avec couvercle classé IP54.
- Large gamme de protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- La gamme PROTECTA peut gérer plusieurs protocoles de communication simultanément.
- Fonction d’autosurveillance intégrée pour détecter les erreurs matérielles ou logicielles internes.
- Différentes sources de temps disponibles : serveur NTP ; impulsion minute ; maître de protocole hérité ; IRIG-B000 ou IRIG-B12X
Applications
Le relais DTIVA/L est conçu pour assurer la protection d’un réseau complexe de lignes aériennes et de câbles sur des réseaux compensés ou mis à la terre par une impédance. La fonction de protection principale de ce dispositif électronique de protection (IED) est la protection à distance, qui permet également de gérer ce que l’on appelle les « défauts lointains». Les fonctions implémentées couvrent un large éventail d’applications basées sur le courant et la tension : protection directionnelle contre les surintensités et les défauts à la terre, calcul de la puissance, ainsi que protection contre les surtensions et les sous-tensions.
Des fonctions de protection contre les anomalies de fréquence sont également incluses. Toutes les fonctions nécessaires au contrôle et à la surveillance des appareillages de commutation sont intégrées au relais DTIVA/L. Une fonction de réenclenchement automatique avec contrôle de synchronisation est également incluse.
Domaine d’application
- Lignes aériennes et câbles souterrains (protection de secours sur les réseaux HT) – protection contre les surintensités
- Détection directionnelle des défauts à la terre dans les réseaux à neutre isolé, mis à la terre par résistance ou par bobine de Petersen, basée sur une protection directionnelle contre les surintensités résiduelles
- Protection directionnelle contre les surpuissances et les sous-puissances avec des valeurs de puissance et des angles de déclenchement définis par l’utilisateur (solution combinée pour la puissance active ou réactive)
- Cinq zones de protection à distance indépendantes avec des caractéristiques de forme polygonale.
- Gestion des défauts lointains (la préférence de phase peut être définie par paramètre)
- Localisateur de défaut intégré
- Automatisation et contrôle des appareillages de commutation avec option de contrôle de synchronisation
- Schémas de verrouillage définis par l’utilisateur
- Surveillance des transformateurs de courant via la protection contre le déséquilibre
- Surveillance des transformateurs de tension et détection de ligne morte
- Unité de protection de secours pour transformateurs, lignes, générateurs, moteurs et jeux de barres de tous niveaux de tension
- Détection directionnelle sensible des défauts à la terre pour les défauts à la terre permanents
- Détection directionnelle sensible des défauts à la terre pour les défauts à la terre transitoires (réamorçant ou auto-extincteur)
- Détection et blocage des courants d’appel
- Protection contre le retour de puissance
- Schémas de délestage de la distribution
Fonctions de protection et de commande
Le relais DTIVA/L mesure les courants des trois phases, le courant résiduel ainsi que, les tensions des trois phases et la tension du jeu de barres. Ces mesures permettent, outre les fonctions basées sur le courant et la tension, l’extension directionnelle des fonctions de surintensité de phase et résiduelle configurées, des fonctions directionnelles de surpuissance ou de sous-puissance, ainsi que des fonctions de protection basées sur la fréquence.
La fonction de protection principale dans cette application est la fonction de protection à distance. Fondamentalement, cette fonction génère des ordres de déclenchement triphasés, mais en cas de défauts entre phases, elle utilise également la logique de préférence de phase. La gamme de fonctions est complétée par la fonction de réenclenchement automatique et le contrôle de synchronisation.
