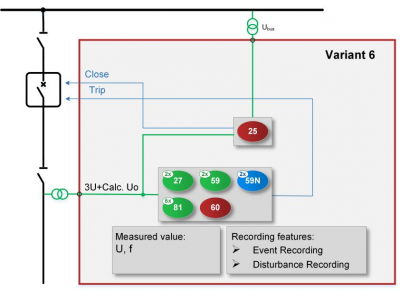

Synoptique fonctionnel du relais S24/U
Présentation Générale
Le relais S24/U est un relais de protection numérique multifonction principalement utilisé pour la surveillance des tensions et fréquence des réseaux de transport, de distribution, industriels ou tertiaires. Il est constitué d’une unité voltmétrique triphasée et d’une 4e entrée destinée à la fonction synchrocheck.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Nombreux protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
Le relais S24/U est un relais numérique multifonction voltmétrique. L’ensemble de ses fonctionnalités lui permet d’être utilisé sur une arrivée ou un départ (ligne ou câble) ou sur un jeu de barres. Les fonctions basées sur la tension et la fréquence facilitent l’utilisation de ce dispositif électronique de protection (IED) pour la protection et le contrôle de ces grandeurs.
Cette protection comprend diverses fonctions polyvalentes basée à la fois sur la mesure du courant et de la tension, telles que la protection contre les sur ou sous tensions, les variations de fréquence, la tension résiduelle et le basculement de source (synchrocheck).
Ce relais intègre également, une large gamme de fonctions de contrôle et de supervision, qui offrent un contrôle total et des schémas de verrouillage définis par l’utilisateur pour l’appareillage du poste électrique.
Fonctions de protection et de commande
- Contrôle de synchronisation – fonction synchrocheck – détection de ligne morte
- Protection contre les sous-tensions à temps constant
- Protection contre les surtensions à temps constant
- Protection contre les surtensions résiduelles (calculés à partir des tensions phases) à temps constant
- Surveillance des transformateurs de tension
- Protection contre la surfréquence
- Protection contre la sous-fréquence
- Protection contre les variations de fréquence
Le relais voltmérique S24/U pour la fonction protection de découplage
Le S24/U, titulaire de l’ATE 26B006 est le relais dans sa configuration native, sans paramétrage préalable lié à une application particulière. C’est la version à privilégier lorsque vous souhaitez définir vous-même l’ensemble des seuils et fonctions selon votre propre cahier des charges, ou lorsque l’usage prévu ne correspond pas à une protection de découplage. Vous conservez une totale liberté de configuration, mais l’intégralité du paramétrage y compris, le cas échéant, sa mise en conformité avec un référentiel réseau reste à votre charge. Cette version est livrée sans capot plombable : si vous en avez besoin, il doit être commandé séparément.
Le S24/U est notre relais voltmétrique de référence. Il se décline en trois versions du relais seul, auxquelles s’ajoute une solution en coffret complet. Ces solutions se distinguent non pas par leur électronique de base, mais par le niveau de configuration, de paramétrage et d’intégration mécanique réalisé avant qu’elles n’arrivent entre vos mains. Ce choix a un impact direct sur le temps d’intégration sur site et sur la répartition des responsabilités de mise en conformité. Pour une vue d’ensemble pointez vers la page : Choisir sa protection de découplage
