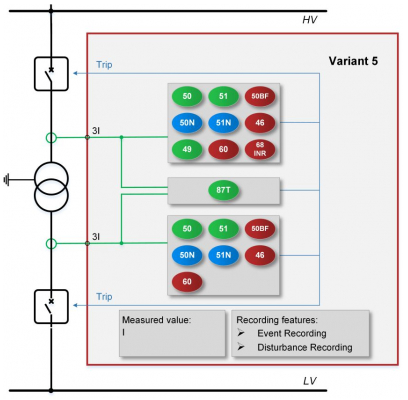

Synoptique fonctionnel du relais S24/T
Présentation Générale
Le relais S24/T est un relais de protection numérique multifonction principalement utilisé pour la protection des Transformateurs à deux enroulements de toute puissance ou la protection des montages blocs (générateur+transformateur). Il est constitué de deux unités ampèremétriques triphasée-terre.
Il fait partie de la famille S24, qui appartient à la Gamme SMARTLINE. Ces appareils offrent un large éventail de fonctions dans un boîtier compact. Ils trouvent leur pleine utilisation, entre autres, dans les caissons BT des cellules HTA.
La particularité de ces relais réside dans le fait que bien qu’appartenant à la Gamme SMARTLINE, leurs hardwares et leurs firmwares sont les mêmes que les relais constituant la Gamme PROTECTA. Ils ont par conséquent les mêmes caractéristiques physiques et électriques. Cela permettant, non seulement, d’avoir un grand retour d’expérience sur leurs utilisations et fonctionnements, mais également d’avoir des délais de fabrication homogènes et optimum. La principale différence entre ces deux Gammes est le boitier de présentation.
L’outil de configuration EuroCAP, disponible gratuitement, propose une application conviviale et flexible pour les fonctions de protection, de contrôle et de mesure afin de garantir que les dispositifs de protection soient entièrement personnalisables.
Caractéristiques Générales
- Natif 61-850 compatibilité avec l’Edition 2
- Boitier standard 144*144mm
- La configuration d’usine prédéfinie peut être personnalisée selon les spécifications de l’utilisateur grâce à l’outil EuroCAP
- Différents types d’IHM :
- Ecran tactile couleur
- Ecran alphanumérique monochrome (N&B) avec 4 boutons tactiles.
- Serveur web intégré ainsi que des fonctions étendues de mesure, de commande et de surveillance.
- Écrans LCD configurables par l’utilisateur pour l’IHM tactile couleur, pouvant visualiser des schémas unifilaires avec indication de la position et commande des organes de coupure, ainsi que des valeurs de mesure des objets contrôlables
- Protection adaptative
- Surveillance et contrôle des disjoncteurs
- Oscilloperturbographe (DRE) haute capacité et journalisation des événements :
- DRE pouvant prendre en charge jusqu’à 32 canaux de signaux analogiques et 64 canaux de signaux numériques
- L’enregistreur d’événements peut stocker plus de 10 000 événements
- Différents types de montage :
- Encastré ;
- Semi-encastré ;
- Rail DIN
- Nombreux protocoles de communication :
- Communication via Ethernet : CEI 61850 ; CEI 60870-5-104 ; DNP3.0 TCP ; Modbus TCP
- Communication série : DNP3.0 ; CEI 60870-5-101/103 ; MODBUS, SPA
- Protocoles réseau hérités via 100Base-FX et 10/100Base-TX (RJ45)
- Ports de communication en option :
- Ethernet par fibre optique (MM/ST, SM/FC),
- RJ45,
- Série POF,
- Série par fibre optique,
- RS-485/422
- Prise en charge simultanée de plusieurs protocoles de communication
- Fonction d’autosurveillance intégrée (matérielle et logicielle) Watchdog – Chien de garde
- Différentes sources de temps disponibles :
- Serveur NTP ;
- IRIG B
Applications
Le relais S24/T est une protection numérique différentielle pour la protection des transformateurs à deux enroulements et des montages blocs (générateur+transformateur). L’ensemble de ses fonctionnalités lui permet de prendre en considération le cable reliant le disjoncteur au transformateur et le secours du secondaire du transformateur qu’elle protège.
Cette protection comprend diverses fonctions polyvalentes de protection basée sur la mesure des six courants phases et des deux courants résiduels primaire ou secondaire, telles que la protection contre les surintensités triphasées, résiduelles et de déséquilibre, la protection thermique contre les surcharges.
Ce relais intègre également, une large gamme de fonctions de contrôle et de supervision, qui offrent un contrôle total et des schémas de verrouillage définis par l’utilisateur pour l’appareillage du poste électrique.
Fonctions de protection et de commande
- Fonction protection différentielle transformateur
- Fonction protection contre les surintensités déséquilbrées
- Fonction protection thermique de ligne
- Fonction protection contre les surintensités instantanées triphasées
- Fonction protection contre les surintensités résiduelles instantanées
- Fonction protection contre les défaillances de disjoncteurs
- Fonction protection triphasée contre les surintensités temporisées
- Fonction protection contre les surintensités résiduelles temporisées
- Fonction de déséquilibre de courant (surveillance des transformateurs de courant)
- Fonction de détection du courant d’appel
