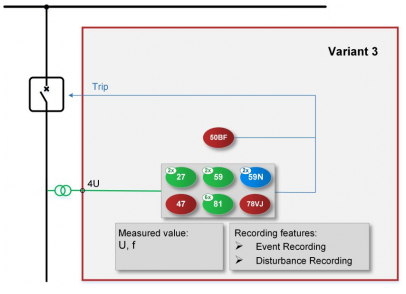

Synoptique fonctionnel du relais S16/U
Présentation Générale
Le relais S16/U est principalement utilisé comme protection principale ou de secours contre les variations de tension ou de fréquence sur les installations industrielles ou tertiaires.
Le relais dispose de 4 entrées tensions (Phases-terre).
Les appareils de la Gamme SMARTLINE série S16 sont conçus pour offrir des solutions compactes, économiques et simples pour les applications de protection des lignes d’alimentation, des moteurs et divers types de protection de secours. Ces appareils présentent une disposition matérielle prédéfinie et des configurations standard fixes.
Le relais est équipé d’un port USB 2.0 à l’avant et d’une interface série à l’arrière. Le port avant permet configuration de l’appareil, que l’utilisateur peut modifier (seuils, temporistations, signalisation, matrice de déclenchement, etc.), à l’aide du logiciel S16 Tool téléchargeable gratuitement sur notre site Internet. Le port de communication à l’arrière de l’appareil est réservé à la connexion avec le SCADA (IEC 61-870).
Caractéristiques Générales
- Boîtier compact (16TE)
- Tension nominale secondaire 100V/110Vac uniquement (entrée sur TP)
- Tension nominale homopolaire sur TP dédiés couplé en triangle ouvert 100V/110Vac uniquement
- Alimentation universelle (19,2 – 300 VCC ; 80 – 255 VCA)
- Enregistreur d’événements pouvant stocker jusqu’à 1 000 événements
- Logiciel gratuit et convivial (S16 Tools)
- Contacts de déclenchement (TRIP) à haute vitesse et supervisés
- Chien de garde
- Plusieurs méthodes de montage : encastré ; semi-encastré ; sur rail DIN
- Tension nominale des entrées logiques configurables par logiciel
- Prêt à l’emploi et utilisation simple
- Protocoles de communication pris en charge :
- IEC 60870-5-101
- CEI 60870-5-103
- Écran LCD noir et blanc 128 × 64 avec rétroéclairage blanc
- 4 boutons-poussoirs
- 8 voyants LED d’alarme programmables en matrice tricolore
- LED d’état tricolore
Applications
Le relais S16/U est une protection voltmétrique triphasée-terre. Son unité triphasée lui permet de surveiller les variations de tension et de fréquence dans les postes électriques de tout niveau de tension. Sa simplicité d’utilisation et d’exploitation en font un relais destiné à tout type d’application.
Fonctions de protection et de commande
- Deux seuils à minimum de tension
- Deux seuils à maximum de tension
- Un seuil à maximum de composante inverse
- Deux seuils à maximum de tension résiduelle (homopolaire)
- Deux seuils à maximum de fréquence
- Deux seuils à minimum de fréquence
- Un seuil de dérive de fréquence
- Un seuil de saut de vecteur
- Une fonction « défaillance disjoncteur »
