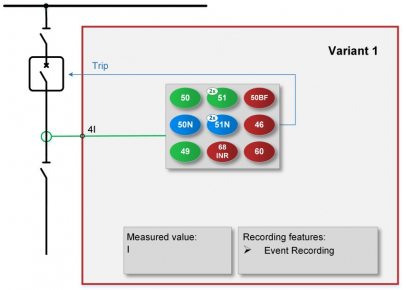

Synoptique fonctionnel du relais S16/F
Présentation Générale
Le relais S16/F est principalement utilisé comme protection principale ou de secours contre les surintensités sur les départs ou des arrivées dans les installations publiques ou industrielles.
Le relais dispose de 4 entrées de courant.
Les appareils de la Gamme SMARTLINE série S16 sont conçus pour offrir des solutions compactes, économiques et simples pour les applications de protection des lignes d’alimentation, des moteurs et divers types de protection de secours. Ces appareils présentent une disposition matérielle prédéfinie et des configurations standard fixes.
Le relais est équipé d’un port USB 2.0 à l’avant et d’une interface série à l’arrière. Le port avant permet configuration de l’appareil, que l’utilisateur peut modifier (seuils, temporisations, signalisation, matrice de déclenchement, etc.), à l’aide du logiciel S16 Tool téléchargeable gratuitement sur notre site Internet. Le port de communication à l’arrière de l’appareil est réservé à la connexion avec le SCADA (IEC 61-870).
Caractéristiques Générales
- Boîtier compact (16TE)
- Courant nominal secondaire configurable par logiciel pour les courants de phase et résiduels (Courant nominal des canaux 1 à 3CT : 1 ou 5 A ; 4e canal : 0,2 ; 1 ; 5 A)
- Alimentation universelle (19,2 – 300 VCC ; 80 – 255 VCA)
- Enregistreur d’événements pouvant stocker jusqu’à 1 000 événements
- Logiciel gratuit et convivial (S16 Tools)
- Contacts de déclenchement (TRIP) à haute vitesse et supervisés
- Chien de garde
- Plusieurs méthodes de montage : encastré ; semi-encastré ; sur rail DIN
- Tension nominale des entrées logiques configurables par logiciel
- Prêt à l’emploi et utilisation simple
- Protocoles de communication pris en charge :
- IEC 60870-5-101
- CEI 60870-5-103
- Écran LCD noir et blanc 128 × 64 avec rétroéclairage blanc
- 4 boutons-poussoirs
- 8 voyants LED d’alarme programmables en matrice tricolore
- LED d’état tricolore
Applications
Le relais S16/F est principalement utilisée comme protection principale ou de secours contre les surintensités dans les postes de distribution primaires et secondaires ainsi que dans les réseaux électriques industriels.
Domaine d’application
- Fonctions de protection triphasée et résiduelle non directionnelle contre les surintensités pour les lignes aériennes et les réseaux câblés
- Fonction de détection des courants d’appel
- Protection contre les défaillances des disjoncteurs
- Les fonctions de protection mises en œuvre assurent une protection de secours complète pour les lignes d’alimentation, les moteurs, les transformateurs et les générateurs dans les applications des services publics et de l’industrie, où un système de protection indépendant et redondant est requis.
